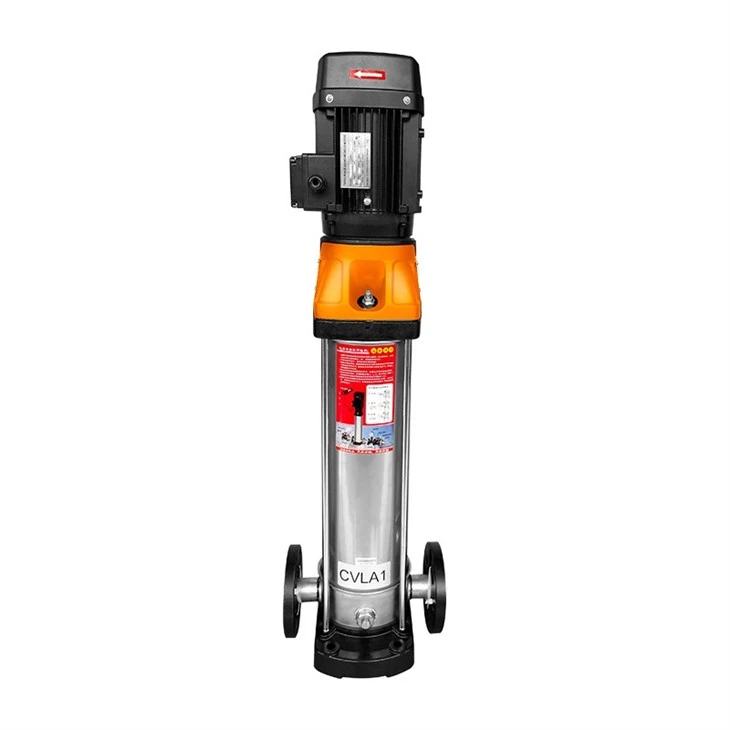

Siurblys
CVLA yra nesisiurbimas vertikalus daugiapakopis vandens siurblys, siurbliai yra
Galima įsigyti su standartiniu varikliu, įvadu ir išėjimu
yra siurblio apačioje toje pačioje plokštumoje
(įdėtas tipas).
Visi siurbliai turi priežiūros nereikalaujantį
kasetės tipo mechaninių sandariklių rinkinys.
| diapazonas | CVLA1 | CVLA2 | CVLA3 | CVLA4 | CVLA5 | CVLA10 | CVLA15 | CVLA20 | CVLA32 | CVFA45 | CVFA64 | CVFA9O | CVFA120 | CVFA 150 | CVFA200 | CVFA320 |
| Vardinis srautas㎡n | 1 | 2 | 3 | 4 | 5 | 10 | 15 | 20 | 32 | 45 | 64 | 90 | 120 | 150 | 200 | 320 |
| Temperatūros diapazonas (laipsnis) | -20 ~+104 | |||||||||||||||
| Temperatūros diapazonas (laipsnis) | -40 ~ +180 | |||||||||||||||
| Maksimalus efektyvumas (%) | 44 | 45 | 58 | 58 | 65 | 66 | 68 | 69 | 77 | 78 | 80 | 81 | 74 | 73 | 79 | 73 |
Srauto diapazonas (m³/h) |
0.7-2.4 | 1-3.2 | 1.2-4.5 | 2-4.8 | 2.5-8 | 5-13 | 9-24 | 10-29 | 14-40 | 20-56 | 30-85 | 40-120 | 60-150 | 80-180 | 100-240 | 160-360 |
Maksimalus slėgis (baras) |
22 | 25 | 24 | 25 | 24 | 22 | 23 | 25 | 28 | 26 | 20 | 20 | 16 | 16 | 16 | 16 |
| Aukštas slėgis pagal užklausą (baras) | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 39 | 40 | 39 | 39 | ||||
Variklio galia [KW] |
0.37-2.2 | 0.37-3 | 0.37-3 | 0.37-4 | 0.37-5.5 | 0.37-7.5 | 1.1-15 | 1.1-18.5 | 1.5-30 | 3-45 | 4-45 | 5.5-45 | 11-75 | 11-75 | 18.5-110 | 18.5-110 |
Medžiagos tipas |
||||||||||||||||
| CVA Ketus, SS EN1.4301/AIS1 304 EN1.4401/AISI 316 |
· | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · |
| CVFA, CVLA S.S EN1.4401/AISI 316 EN1.4401/AISI 3116 |
. | . | . | . | · | · | · | · | · | · | · | · | · | · | · | · |
| CVA siurblio vamzdžio jungtis | ||||||||||||||||
| Flanšas | DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN40 | DN50 | DN5O | DN65 | DN80 | DN100 | DN100 | DN150 | DN150 | DN150 | DN150 |
Flanšas pagal pageidavimą |
- | - | - | - | DN50 | - | - | - | - | - | - | - | - | - | - | |
CVFA/CVA/CVLA siurblio vamzdžio jungtis |
||||||||||||||||
| Kolonos vamzdžio sriegis* | G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G2 | G2 ½ | G2 ½ | - | - | - | - | - | - | - | - |
| Colomn vamzdis sriegis įjungtas Prašymas* |
G1 ½ | G1 ½ | G1 ½ | G1 ½ | G1 ½ | - | G2 | G2 | - | - | - | - | - | - | - | - |
Flanšas |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN40 | DN50 | DN5O | DN65 | DN80 | DN100 | DN100 | DN150 | DN150 | DN150 | DN150 |
Flanšas pagal užsakymą |
- | - | - | - | - | DN50 | - | - | - | - | - | - | - | - | - | - |
Pjovimo antgalis jungtis[PJE]★ |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G2 DN5O |
G2 DN50 |
G2 DN5O |
- | - | - | - | - | - | - | - |
Variklis
Variklis yra visiškai uždaras, oru aušinamas dviejų polių standartinis variklis.
Apsaugos klasė: IP55
Izoliacijos klasė: F
Esant pageidavimui galimi ir kitos įtampos varikliai.
Galimi vienfaziai varikliai nuo 0,37kw iki 2,2kW
Standartinė įtampa:
● 50 Hz: 1 x 220-230/240 V
● 3x200-220/346-380V
● 3x220-240/380-415V
● 3x380-415V
Variklio apsauga
Vienfazis variklis turi įmontuotą šiluminės perkrovos jungiklį.
Trifaziai varikliai turi būti prijungti prie variklio
apsauginis grandinės pertraukiklis pagal vietines taisykles.
Aplinkos temperatūra
Aplinkos temperatūra: maksimali +50 laipsnis , jei aplinkos temperatūra
temperatūra viršija +50 laipsnį arba siurblys sumontuotas
didesniame nei 1000 metrų aukštyje variklis turi
nėra visiškai pakrautas dėl perkaitimo pavojaus.
Perkaitimas gali atsirasti dėl per didelės aplinkos temperatūros arba mažo tankio ir dėl to mažo tankio
vėsinantis oro poveikis.
Tokiais atvejais gali prireikti naudoti variklį su
didesnė vardinė galia.
Gnybtų dėžutės padėtys
Standartiškai gnybtų dėžutė yra sumontuota siurblio siurbimo pusėje, tuo tarpu 0 laipsnis, 90 laipsnių, 180 laipsnių, 270 laipsnių gali būti reguliuojamas pagal šiuos veiksmus:
1.Jei reikia, nuimti veleno jungties apsauginį dangtelį, bet neišardyti
veleno jungtis.
2.Variklio tvirtinimo varžtų išardymas.
3. Pasukite variklį norima kryptimi.
4.Prisukite variklio varžtus.
5. Sumontuokite apsauginį veleno jungties dangtelį. Įtampa ir dažnis pažymėti etiketėje. Prieš naudojimą etiketėje turi būti patvirtinta teisinga galia.
Kad elektros jungtis atitiktų brėžinį, pažymėtą etiketėje gnybtų dėžutės viduje
Klampumas
Šis vertikalus daugiapakopis vandens siurblys, skirtas skysčiams, kurių tankis arba kinematinis klampumas didesnis nei vandens, sukels didelį slėgio kritimą, sumažės hidraulinės charakteristikos ir padidės energijos suvartojimas. Tokiais atvejais siurblyje turėtų būti sumontuotas didesnis variklis, jei abejojate, susisiekite su Mislier.
Pavyzdys
3 pav., siurblys sumontuotas aukštyje, viršijančiame 3500 metrų aukštį, P2 sumažės iki 83%, jei aplinkos temperatūra bus iki 70 laipsnių, P2 sumažės iki 78%.
